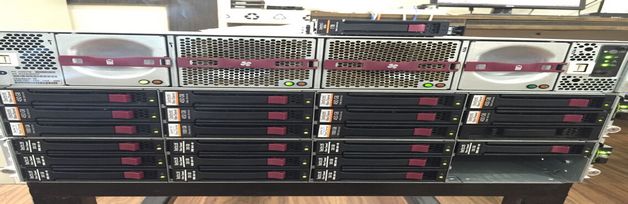

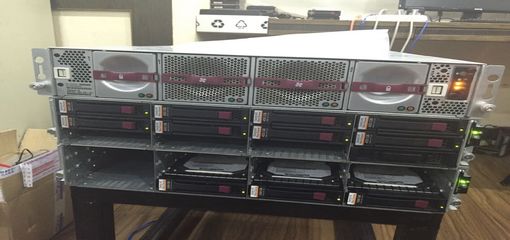

华军HP EVA4400/6400/8400/P6000数据恢复方案

HP EVA4400/6400/8400因接近退役，已进入高故障区间，用户往往会认为花费几十万甚至上百万购买的eva系列应该是非常稳定的，但实际上无论多么昂贵的存储设备，使用的磁盘是相同或相似的。

EVA系列存储是一款以虚拟化存储为实现目的的HP中高端存储设备，内部的结构组成完全不同于普通的基于简单RAID的存储，EVA内部称之为VRAID。包括一些资深的HP工程师，对EVA的理解其实是有误区的(也可能是HP官方的宏观描述)

EVA会对每个物理磁盘(简称为PV)进行签名(写在每个磁盘的0扇区)，签名后即分配进不同的DISK GROUP。在disk group中，类似于aix 的卷管理，或HP LVM的卷管理一样，每个PV会按一定大小划分为若干存储单元(按AIX的说法，暂且称为PP吧)，PP的大小为2的整数次幂，且应该在2-16M之间。

每个PV中有有限数量的PP，这些PP合起来形成整个DISK GROUP的可用空间。所有的PV按5-15组成若干组RSS(HP的官方资料中讲最小的RSS磁盘数量是6，最大应不到15，但对底层的分析得知，存在5和15个PV的RSS情况)，每个RSS就是一个所谓常规RAID的冗余组，但这个冗余组不等同于常规RAID，与常规RAID相似的是，常规RAID是以磁盘为单位的RAID算法，而RSS是基于PP的RAID算法。

一. 【EVA系列常见故障】

第一：1、RSS中多个磁盘掉线，超过冗余保护级别。

第二：加入新磁盘，进行数据迁移时，新磁盘存在物理故障(此时无法回退，也无法前进)。

第三：VDISK 删除或EVA initialize。

第三：突发性主机与存储无法连接。无法discover到存储。

二. 【数据恢复解决原理】

第一步：eva系列最核心的结构部分来自于所有vdisk的运算pp表，这个pp map表会因为磁盘的不断迁移而迁移。所有的故障均可基于此map进行恢复。

第二步：当pp map不存在时，根据不同的条带之间的冗余关系，可有优化算法对所有PP进行条带性集合，从而形成若干组正确的条带数据，再基于文件系统结构、数据结构等特征，重组若干条带。

三. 【数据恢复解决过程】

A:原始磁盘镜像，将EVA主机一端的连线拔出，直接连入主机hba卡上，就可以认到所有物理硬盘，之后通过专业手段(Linux下的dd，windows下的winhex等)进行磁盘镜像。因eva主机与扩展柜之间多是铜线连接，故而，可能需要在扩展柜上增加光纤收发模块，再通过光链路接入fc hba卡上。当然，也可以把所有硬盘拆下来后，放入其他光纤通道柜中进行镜像。

B:通过针对每块盘首部信息进行收集处理，查找BlockMapping数据结构，对数据进行全面分析得出，每个LUN的BlockMapping存放的位置和形式有两种形式：1、放于每块硬盘的首部；2、存放在该LUN的起始位置。

C:分析LUN配置参数通过META信息的对照，以及通过xor信息区的校验验证。得出配置表

D:重组整合所有LUN的分配表

E:根据存储分配表及RSS磁盘分配表，对所有LUN进行信息提取，提取过程中，对不通过XOR条带的进行人工分析，确定得到最佳重组结论。

F:通过华军数据恢复工具对数据进行重组后的提取。
